Hexagon Socket Countersunk Head Screws BS 2470

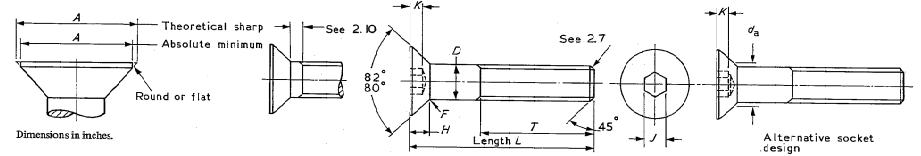

Dimensions of hexagon socket Countersunk head screws with,ISO inch (Unified) threads

Nominal Size	D		A		H		J	K	Fillet radius		T
	Body diameter		Head diameter*		Head height		Hexagon socket size	Key engagement	F	da	Thread length
	Max.	Min.	Theoretical sharp max.	Absolute min.	Reference.	Flushness tolerance	Nom.	Min.	Min.	Max.	Min.
0	0.0600	0.0568	0.138	0.117	0.046	0.006	0.035	0.025	0.003	0.072	0.500
1	0.0730	0.0695	0.168	0.143	0.057	0.007	0.050	0.031	0.003	0.089	0.625
2	0.0860	0.0822	0.197	0.168	0.066	0.008	0.050	0.038	0.004	0.106	0.625
3	0.0990	0.0949	0.226	0.193	0.075	0.010	1/16	0.044	0.004	0.119	0.625
4	0.1120	0.1075	0.255	0.218	0.085	0.011	1/16	0.055	0.005	0.136	0.750
5	0.1250	0.1202	0.281	0.240	0.093	0.012	5/64	0.061	0.006	0.153	0.750
6	0.1380	0.1329	0.307	0.263	0.100	0.013	5/64	0.066	0.006	0.168	0.750
8	0.1640	0.1585	0.359	0.311	0.116	0.014	3/32	0.076	0.007	0.194	0.875
10	0.1900	0.1840	0.411	0.359	0.131	0.015	1/8	0.087	0.009	0.220	0.875
1/4	0.2500	0.2435	0.531	0.476	0.167	0.016	5/32	0.111	0.009	0.280	1.000
5/16	0.3125	0.3053	0.656	0.589	0.205	0.017	3/16	0.135	0.012	0.342	1.125
3/8	0.3750	0.3678	0.781	0.704	0.241	0.018	7/32	0.159	0.015	0.405	1.250
7/16	0.4375	0.4294	0.844	0.755	0.242	0.018	1/4	0.159	0.018	0.467	1.375
1/2	0.5000	0.4919	0.937	0.857	0.260	0.018	5/16	0.172	0.020	0.530	1.500
5/8	0.6250	0.6163	1.188	1.065	0.335	0.022	3/8	0.220	0.024	0.655	1.750
3/4	0.7500	0.7406	1.438	1.293	0.410	0.024	1/2	0.220	0.030	0.780	2.000
